本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

汽油并网发发电发电机机组组供配电源箱的效果： 1、科学合理的计算电量。 2、便利对电路设计的升降实操。 3、有较高的安全可靠防防级别为，能客观的展示用电线路的导通情况下。

项目名称：656KW柴油发动机电站汽轮电机组单机配电箱主要元件明细清单
配电装置箱最主要构件清淡
序列号	公司名称	款型品种	企业	比例	商家
1	塑壳隔离开关	NXM-1250S/3300 1250A	台	1	正泰
2	发电厂汽轮发动机掌控器	HGM6110	只	1	众智
3	发电量机钻速操作器	C2002	只	1	孚创
4	交流电源线电源线控制器	DC24V	只	1	众智
5	大中型中间的继机械	HH54P    DC24V	只	2	正泰
6	中型其中继电商	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋转开关	LA37-11X/2黑	只	1	国优
9	熔丝器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	装修辅材		台	2	国优

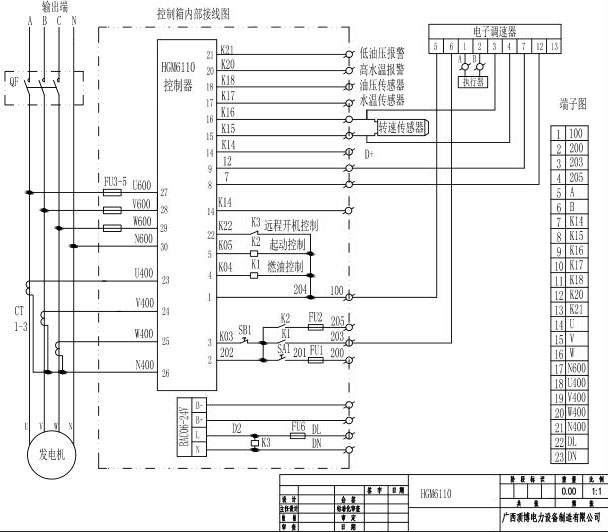

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.guuxii.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
