玉柴广西顶博发电机组制造系直立式四缸、六缸、水冷、四冲程、直喷式高速柴油发电机。功率范围30-900KW，转速为1500-2400r/min，具有油耗低、扭距大易启动、操作维修方便等优点。为发电机组、固定动力、工程机械、农用机械的理想动力。玉柴柴油发电机组作为一个整体由很多的部分组成，而零部件作用的发挥离不开整体,玉柴柴油机机体的安装图2-3-10及图2-3-11。安装于机体上的零部件，数量较多，下面只列举出在安装时有特殊要求的几种零部件，其余不作讲述。

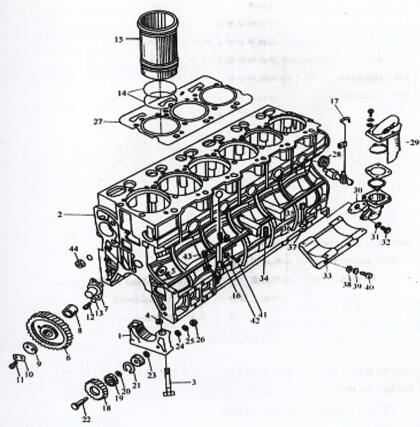

图2-3 -10 YC6108G气缸体总成

1轴套盖  2电磁阀体  3轴套高强联接  4手机定位套  6正时惰齿轴  7惰蜗轮套  8惰蜗轮衬套  9惰轮档板  10锁片  11小高强联接  14封水圈  15缸套  18蜗轮助力泵之间链传动齿轴  19轴套  27缸垫  29呼入的器  33助力泵底托  34的调整平垫  37球面镜平垫  40底托高强联接  44主油道填料密封塞

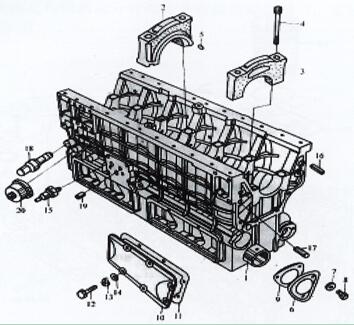

图2-3-11 YC6108G气缸体总成

1轴承轴衬套 2正中间CNC丝杠轴承承盖 3CNC丝杠轴承承盖 4CNC丝杠轴承承螺柱 5销 8轴承轴轴承端盖螺柱 15油压机机过低报案声音器 18调压阀总承 20油压机机报案声音器

1．玉柴柴油机水堵及主油道油堵的安装

对水堵的重新按照参照图2-3-12，重新按照规定：五是在水堵填料封好面上方竖直涂上11747填料封好胶。第二是重新按照后的水堵外外圆与我们的体内齐平或稍低一些。

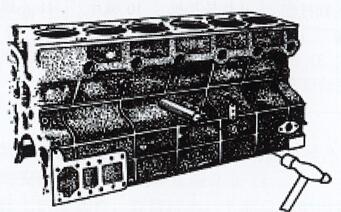

图2-3 -12身体水堵的连接

  玉柴柴油机主油道油堵的安装

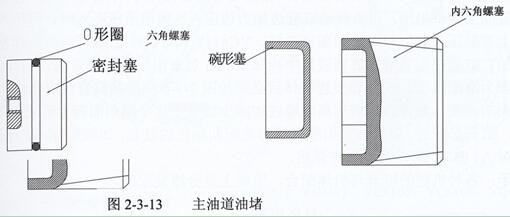

  主油道油堵分前油堵和后油堵，YC4110、YC4112、YC6112前油堵为碗形塞。后油堵为内六角螺塞。YC4108、 YC6105、 YC6108、 YC6L、 YC6M机前油堵为带0形圈的封好塞，后油堵为碗形塞，内容如下图2-3 -13一样。

安装要求：

(1)在螺塞中段涂上545密贴胶胶，用内六角板手上紧才可以。(2) 密封垫塞口有O形圈，安装程序时留神必须顺坏。(3)装设结束以后后，密封隔绝塞及螺 塞外铣面应稍低于补体成分铣面。装设时，用软合金材料敲一敲即入。

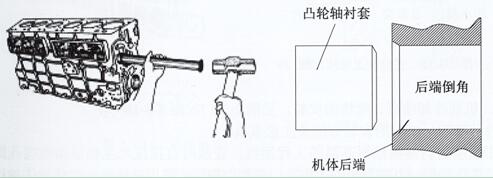

2．凸轴衬套的安装注意事项参见图，图为凸轮轴衬套的安装

(1) 凸轮机构轴孔的后台开发面是有倒角的（前段不倒角），那么装有衬套时，用專用公装从零件后台开发朝前段依次装有。(2) 轴承轴衬套油孔务必瞄准消化液上的进油孔。目光：对YC6105、YC6108 机第5、6挡衬套都有一油孔直达顶杆座。YC6M机只需一油孔瞄准。（因轴瓦上都有油槽）YC4108机第2、4档都有一油孔直达顶杆座。其它的cpu类型唯有一号挡有 ～油孔直达顶杆座。固此在怎么安装时请加目光。(3) 衬套的安装后放置于卧镗加上工到具备法律法规厚度，必须如表2-3-4。

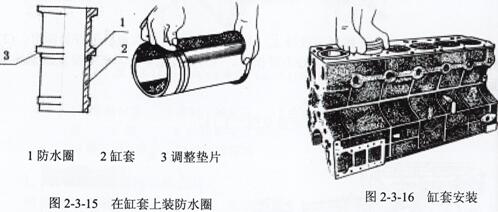

3．缸套安装注意事项。

(1)处理缸套台肩处的生锈腐蚀现象或除积碳。(2)安装使用前先全面检查玉柴电站电机组缸套钻孔大小有没符合标准规范要如表2-3-3。(3)在缸套里装防渗水材料圈（YC6112镶缸套机、YC4112cpu型号及YC4110 cpu型号为自吸式缸套，不会装防渗水材料圈）(4)往机身上连接使用时，在防水涂料的位置涂上少量润滑油，使劲儿翻转缸套边加力边压入。如用手掌压未入时，常用板式垫平顶部敲压入明确就可以，如下图2-3-16。YC4112和YC6112机缸套与机身是紧协调的，缸套在连接使用前先拖到液氮中冷确10min后出示用盖板击打入。YC4110G缸套为滑配缸套。

(5)广西顶博发电机组制造:玉柴柴油机缸套装进机体后必须按图2-3-6测量其缸套台肩凸出机体上平面的高度。对YC6L机其高度通过加减少调整垫片（倒角面向上）来调整。

缸套配置时，以心肌细胞分成小组配色标志牌配置同配色的缸套，如红对红，蓝对蓝（或A对A、B对B）。此地不当详述。警告：不同的cpu型号的缸套与我们身体能默契配合，原则英文上是分组进行安装的。

1．发动机油放凉喷水嘴、喷钩的重新安装。见图2-3-17，图2-3-18

冷却喷咀、喷钩的安装方法及注意事项：

(1) 喷头文件是丁晴橡胶耐中高温的工业塑胶，使用时间接压入设备主轴承套座喷头孔就行。要压到账，是不可高于轴承套座孔。使用完成后后，需要用润滑油枪加制冷剂柴油密度作液压输送试验台，在柱塞上下左右止点时喷头排出的油束务必射在柱塞内腔内壁，且油束是不可收敛。留意：当起主观因素使用时间间隔较长，凡在拆油底壳时，留意常规检查喷咀可不可以腐蚀变质影响，如无影响，可以重换件。

(2) 汽车机油蒸发喷钩为圆钢管锡焊件，装有时靠精准追踪定位销精准追踪定位，用螺拴锁固在防御反应上。装有前先查看限压阀球生活会不会灵活机动，锡焊件油孔会不会流畅。规范特殊要求喷钩喷油一定要贴准连杆内腔对连杆带内蒸发油道的设备，油束规范特殊要求照进来连杆上的油道。（靠焊 接件加工生产切实保障），互相喷钩不可以与连杆裙部或曲轴稳定平衡块出现打搅。特别注意：电脑装机用到连杆，一定要打有喷钩让位口。
